混凝土结构裂缝成因检测分析

混凝土结构常见裂缝产生的原因及其分布。形态特征，是根据工程实践经验及裂缝调查统计结果所得，其中包括荷载作用下混凝土结构的拉、压、弯、剪裂缝，外加变形或约束变形作用下、施工因素引起的结构裂缝。

通过对以上裂缝的归纳汇总，使得检测人员能够根据裂缝的表面形态确定裂缝所属类型，弄清裂缝成因、性质和危害，为裂缝的处理提供依据。各类型裂缝有如下特征：



微裂缝：非常细微和短的裂缝，一部分在砂浆里，一部分在骨科和砂浆的界面上，通常只能用显微镜才能看见，这种裂缝由内应力或应力流的转向产生，需要用高灵敏度的超声检查，特别是沿混凝土浇筑方向的微裂缝会降低抗拉强度和增大抗拉强度的离散性。



贯穿裂缝：指贯穿构件整个横截面的裂缝，由轴心受拉或小偏心受拉形成。



弯曲裂缝：这种裂缝始于受弯构件的受拉边缘，常止于中和轴一下。



中间裂缝和粘结裂缝：在通过配筋区的贯穿性裂缝之间，有时形成很小的中间裂缝，此种裂缝大部分只达到外层钢筋处，并可由早期的表面裂缝或小的内部粘结裂缝引起。



剪切裂缝：此种裂缝是由剪力或扭矩引起的斜向主拉应力造成，且与钢筋轴线成一定的夹角，由剪力引起的剪切裂缝，可由弯曲裂缝演变而成，或者在梁腹中开始。



沿钢筋的纵向裂缝：新浇筑混凝土凝固下沉受阻时产生，或者钢筋腐蚀时体积膨胀产生，有时也由高的粘结应力造成的横向拉力所致，这种裂缝可能延伸到表面，在钢筋间距密时与表面平行，并使混凝土保护层呈壳状剥落；在预应力结构中，如果混凝土保护层太薄或纵向压力太大，纵向裂缝就会沿着套管中大的预应力钢筋丝束产生，如果灌入砂浆太稀，在套管中存在过多的水而且冻结，也会纵向裂缝。

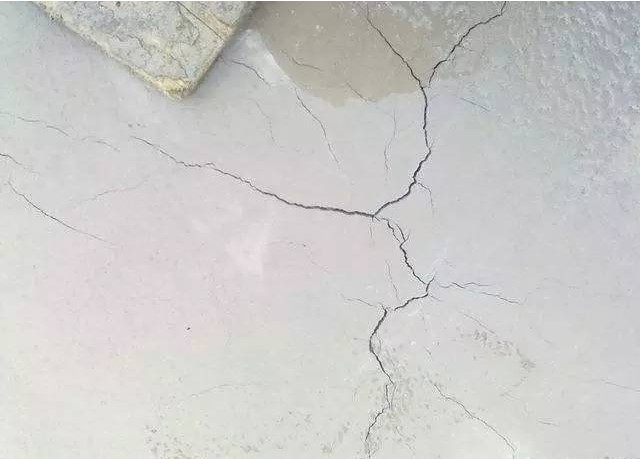

表面裂缝和网状裂缝：这种裂缝是由不均匀收缩、碳酸盐或温差引起的内应力造成，如果以拉应力方向为主，此种裂缝则网状裂缝可在任意方向形成，如果以拉应力方向为主，此种裂缝则平行分布，这类裂缝不深，大部分为几毫米至十几毫米，当温度和收缩差逐渐减小时，这种裂缝会自动闭合。



在实际检测中，在了解裂缝主要特征时，尤其对于荷载裂缝，还应注重分布检测结构构件的受力状态，具有延性破坏的钢筋混凝土结构构件，裂缝出现时的承载力与极限承载力之间，具有程度上的不同，如有的低到极限承载力的60%，有的高达极限承载力的90%。这对检测判断裂缝的严重程度和选择裂缝处理方法，亦是十分重要的。
