钢结构无损检测规定 钢结构检测检测前准备

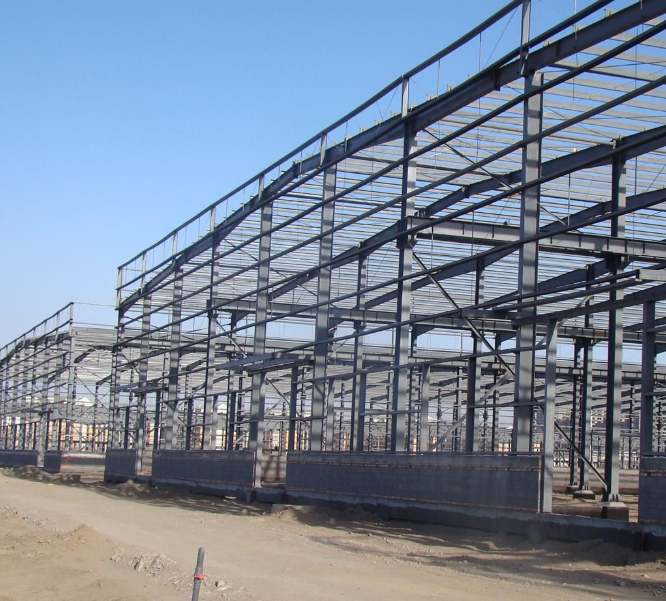

       钢结构建设的厂房建设的周期相当短,投入生产效率高,资本回收速度快。这种厂房结构性能优越、经济效益良好,工业企业在企业厂房建设中应该广泛采用这种结构

钢结构无损检测规定

  一、 钢结构无损检测规定 

  (1)一级焊缝应进行100%的检验,其合格等级应为现

  行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上; 

  (2)二级焊缝应进行抽检,抽检比例应不小于20%,其

  合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上; 

  (3)全焊透的三级焊缝可不进行无损检测。 

  焊缝分类 

  焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况,按下述原则分别选用不同的质量等级,在需要进行疲劳计算的构件中,凡对接焊缝均应焊透,其质量等级为 

  (1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝,受拉时应为一级,受压时应为二级;

  (2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

钢结构检测检测前准备

  二、 钢结构检测检测前准备

  (1)检测前,应对超声仪的主要技术指标(如探头入射点、斜率K值)进行检查确认,应根据所测的工件尺寸,调整仪器时间基线,并绘制距离—波幅(DAC)曲线。当数字机一般为深度调节。

  (2)距离—波幅(DAC)曲线应由选用的仪器,探头系统在对比试块上的实测数据绘制而成。

  (3)绘制成的距离—波幅(DAC)曲线上应由评定线EL、定量线SL、判废线RL组成。评定线与定量线之间(包括评定线)的区域规定为I区,定量线与判废线之间(包括定量线)的区域规定为Ⅱ区,判废线及其以上区域规定为Ⅲ区。

  (4)对“T”型焊缝级别为B级,灵敏度要求应符合下表。以Φ3×40横通孔作为标准反射体绘制的距离—波幅曲线。在满足被检要件大测试厚度的整个范围内绘制的DAC曲线,在探伤仪荧光屏上的高度不得低于满刻度的20%

  (5)检测前应对探测面的修整、涂抹耦合剂,探伤作业,缺陷的评定等步骤。

  (6)检测前应对探测面进行修整或打磨,清除焊接飞溅、油垢或其它杂质,表面粗糙度不应超过6.3μm。采用一次反射检测(既用直射,一次反射波扫查)修整打磨区域宽度应大于2.5Kt(t为板厚)。

  (7)根据不同板厚选择仪器时间基线水平、深度或声程的调节。“T”型焊缝数字探伤仪一般为深度调节。

  以上就是上海钧测检测技术服务有限公司为大家整理的关于钢结构无损检测规定的相关内容,希望能有所帮助。注:内容来源于网络,仅供参考。
