在建筑领域中，常用的加固方法有很多，如：加大截面法、外包钢加固法、粘钢加固法、碳纤维加固法等，其中碳纤维加固修补结构技术是继加大混凝土截面、粘钢之后的又一种新型的结构加固技术。
碳纤维与传统的加大混凝土截面或粘钢混凝土补强相比，具有节省空间，施工简便，不需要现场固定设施，施工质量易保证，基本不增加结构尺寸及自重，耐腐蚀、耐久性能好等特点。另外，采用该工法，可大大提高建筑物的使用寿命，降低加固成本。因此，碳素纤维作为划时代的补强材料，而备受青睐和关注。
碳纤维加固的工艺原理是将抗拉强度极高的碳纤维用环氧树脂预浸成为复合增强材料（单向连续纤维）；用环氧树脂粘结剂沿受拉方向或垂直于裂缝方向粘贴在要补强的结构上，形成一个新的复合体，使增强粘贴材料与原有钢筋混凝土共同受力增大结构的抗裂或抗剪能力，提高结构的强度、刚度、抗裂性和延伸性。碳纤维加固包括碳纤维布加固和碳纤维板加固两种。

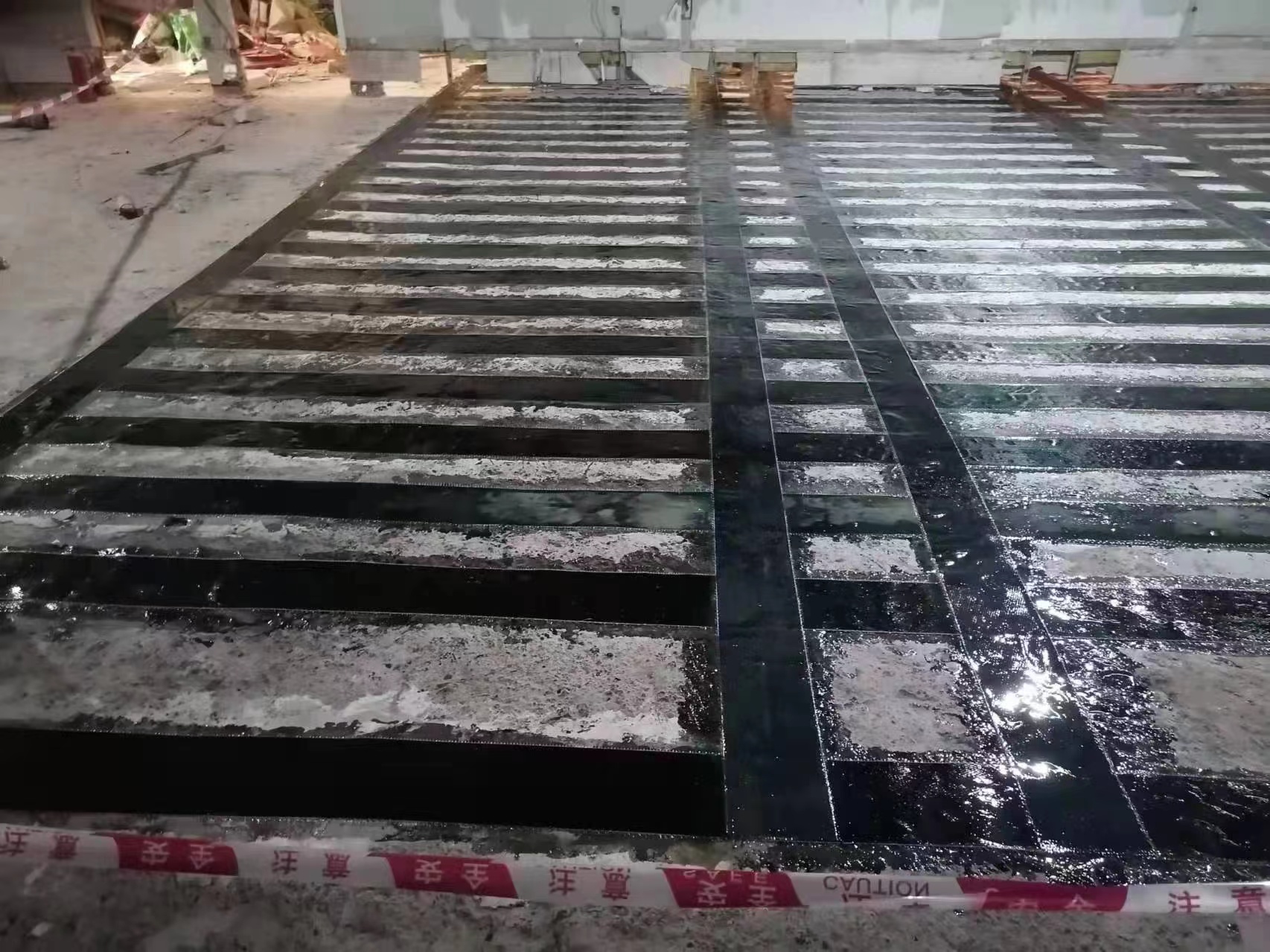

2022年4月18日，我和邹潇总从武汉一同开车前往湖南长沙，对湖南某大厦六层楼板进行加固后检测，此次的检测项目为碳纤维布加固后检测。
1、试件制备
（1）表面处理：混凝土楼板表面清除污渍并保持干燥；
（2）切割预切缝：从清理干净的表面向混凝土内部割预切缝，切入混凝土深度约10mm~15mm，缝宽约2mm，预切缝的形状为边长40mm的方形，切缝完毕后再次清理混凝土表面；
（3）粘贴钢标准块：用快固化、高强胶粘剂进行粘贴，粘贴后立即固定，7天的固化过程中不得受到任何扰动。
2、试验步骤
试验在布点日期起第8d进行，以均匀速率连续加荷，控制在1min~1.5min内破坏，记录破坏荷载值，并观测其破坏形式。
3、试验结果
此次检测的破坏形式为基材混凝土内聚破坏：即混凝土内部（本体）发生破坏且破坏面积占粘合面面积85%以上，为正常破坏。
湖南某大厦加固后检测外业实施圆满结束，打响了武汉公司在湖南地区加固后检测的第一枪。
