福建省某地下车库的安全性检测

受检福建省某地下车库,结构形式为框架结构,车库地下一层,基础为独立基础+防水板形式,顶板为柱帽+托板式无梁楼板。鉴于地下车库顶板板底混凝土中局部存在不规则的裂缝,为了解地下车库待检区域的安全现状,特委托对该地下车库进行安全性鉴定,并提出相应处理建议,为类似鉴定项目提供参考。
工程概况
福建省某地下车库,结构形式为框架结构,车库地下一层,层高为3.6m,平时为地下汽车库,允许停放小型客车,战时为甲类人防工程,抗力等级核6级+常6级。基础底板顶标高-5.2m,地下车库顶板板顶标高-1.60m,基础为独立基础+防水板形式,独立基础尺寸为4000 mm×4000mm×1200mm,防水板厚为400mm,顶板为柱帽+托板式无梁楼板,顶板厚为400mm,框架柱截面尺寸为600mm×600mm,地上为绿化和规划道路,建筑地面与结构顶板高差部分采用素土分层压实回填(建筑面层除外)。基础、顶板和柱混凝土强度设计等级均为C35。

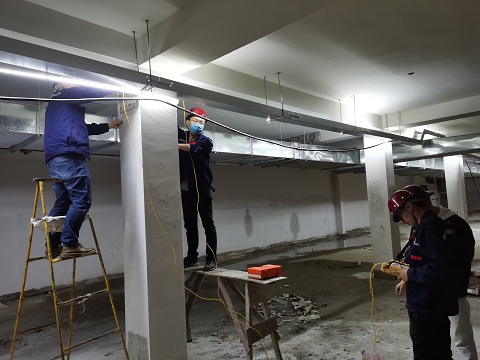

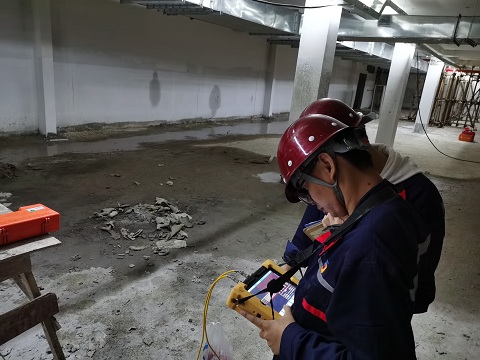

现场检测结果
房屋建筑、结构图复核
现场对受检地下车库的建筑、结构平面布置进行了调查,现场采用5m的钢卷尺和手持式激光测距仪对地下车库的轴线尺寸及构件截面尺寸进行了抽样测量,检测结果表明,地下车库抽样检测位置处的轴线尺寸、截面尺寸与原设计基本一致。
建筑使用情况调查
通过对现场的实地考察及向委托方了解,该地下车库结构主体结构已施工完成,现场检测过程中发现,地下车库顶板板底存在开裂现象,且已进行注浆处理,顶板上部覆土未回填,车库未投入使用。
结构损伤情况检测
为明确受检区域完损状况,现场对受检区域建筑结构进行了完损检测。经检测,受检区域地下车库顶板板底混凝土中局部存在不规则的裂缝,并已进行修补处理,地下车库结构柱存在一处箍筋外露、局部柱表裂缝处混凝土切除。
主体结构材料强度检测
为确定受检地下车库混凝土构件强度,根据受检地下车库现场实际情况,采用ZC3-A型混凝土回弹仪,参照《回弹法检测混凝土抗压强度技术规程》(JGJ/T23- 2011)进行混凝土强度现场抽样检测。检测结果表明,地下车库结构柱强度等级推定为C35,地下车库顶板混凝土强度等级推定为C30。
检测结论与建议
检测结论
通过对受检地下车库现场检测及安全性计算分析,得出如下结论:
(1)受检区域地下车库的结构布置、构件截面尺寸与原设计图纸基本一致;
(2)受检区域地下车库顶板板底混凝土存在局部不规则的裂缝,并已进行注浆处理;
(3)受检区域地下车库结构柱存在一处箍筋外露、局部柱表裂缝处混凝土切除;
(4)承载力验算表明,受检区域地下车库结构柱的配筋和柱帽的抗冲切承载力均满足计算要求,平时使用状况下,地下车库顶板的承载力满足计算要求,战时使用状况下,除局部区域顶板跨中板带承载力不足外,其余区域承载力基本满足计算要求。
